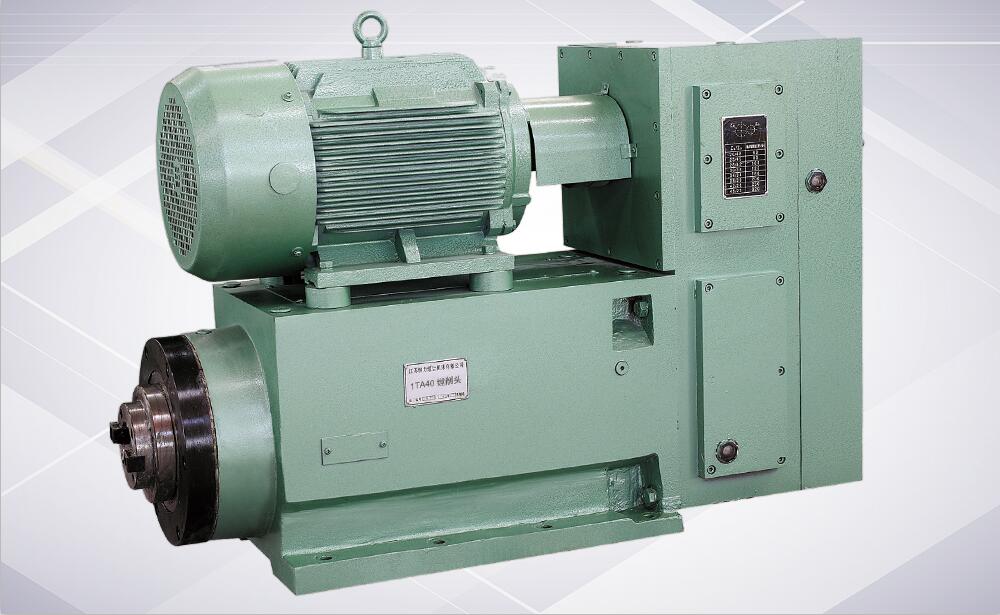

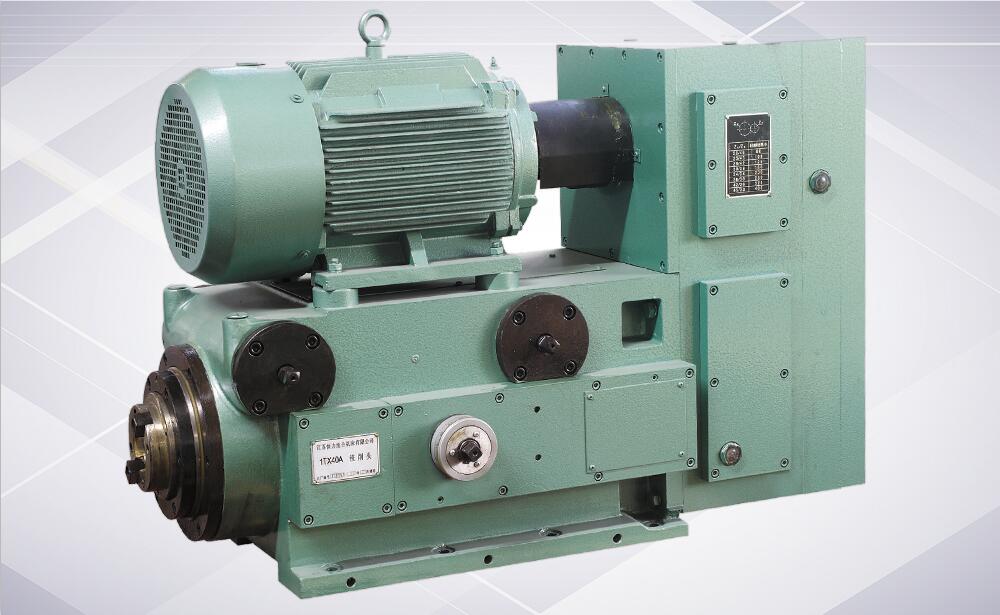

1TX Series Milling Head

1TX series milling head is the first new milling head developed and produced by our company. The milling head has large power, good rigidity, stable cutting, high precision, and easy operation and adjustment. The milling head is available in three grades: ordinary, precision, and high-precision. It can be used with three types of transmissions: 1NG belt drive, 1NGb overhead gear drive, and 1NGc rear gear drive. 1TX series milling heads can be derived from twin or multi-axis milling heads. Electronic display ruler is to choose accessories, not suitable for general applications. Please specify when ordering.

產品介紹
The main parameters Specification 1TX20A 1TX25 1TX32 1TX40 1TX50 XD10
Motor Power kw 1.1，1.5 2.2，3 3，4，5.5 7.5，11 15，18.5，22 7.5，11，15
Motor speed rpm 1400 1420 960 970 970 970
Cutter diameter mm ф80-ф200 ф100-ф250 ф125-ф315 ф160-ф400 ф200-ф500 ф160-ф400
Supporting transmission and spindle speed rpm 1NG20 100-500 1NG25 80-400 1NG32 80-400 1NG40 63-320 1NG50 63-250 High speed group
95-665
200-1000 125-630 125-630 100-500 80-400
- - - - 1NG32 540-1080 1NG40 630-1250 1NG50 320-1000 Low speed group
40-272
800-1600
Spindle end number NO.40(ф88.882) NO.40(ф88.882) NO.50(ф128.57) NO.50(ф128.57) NO.60(ф221.44) NO.50(ф128.57)
Spindle slide diameter mm 150 160 190 220 265 220
pindle sleeve movement mm 63 63 80 80 100 70
Spindle front bearing shaft diameter mm 75 80 90 110 140 110
Overall weight kg 157 305 570 1160
1225，980		 2150，2300
1860		 1030

Contact size

Type B B1 L L1 L2 L3 L4 H H1 H2 D A*C
1TX20A 1NGcb20 200 170 320 125 132 70 260 100 471 225 ф13.5 100*2
1TX25 1NGcb25 250 220 400 125 150 70 260 125 525 265 ф14 100*3
1TX32 1NGcb32 320 280 500 160 160 80 380 160 610 325 ф14 100*4
1TX40 1NGcb40 400 355 630 160 220 135 520 200 745 405 ф18 175*3
1NG40 25 520 425 850
1TX50 1NGcb50 500 450 800 200 275 140 668 250 918 495 ф18 150*5
1NG50 320 ?25 668 945 495 ф18 150*5
?1TX63 ? 1NGcb63 ?630 580 1000 200 ?320 ?140 ?686 ?315 ?1088 ?630 ф18 ?-----
